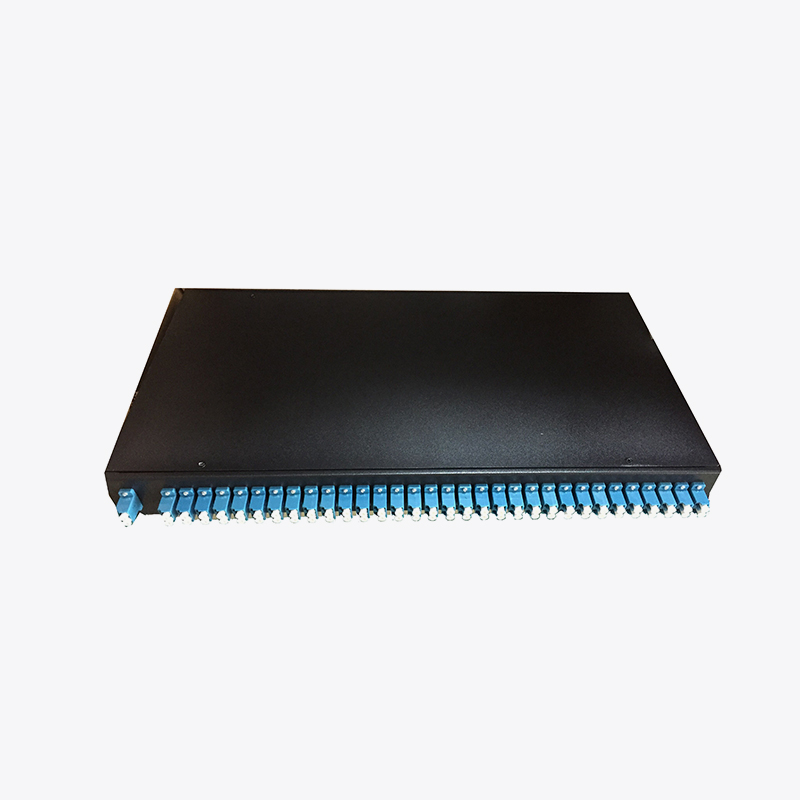

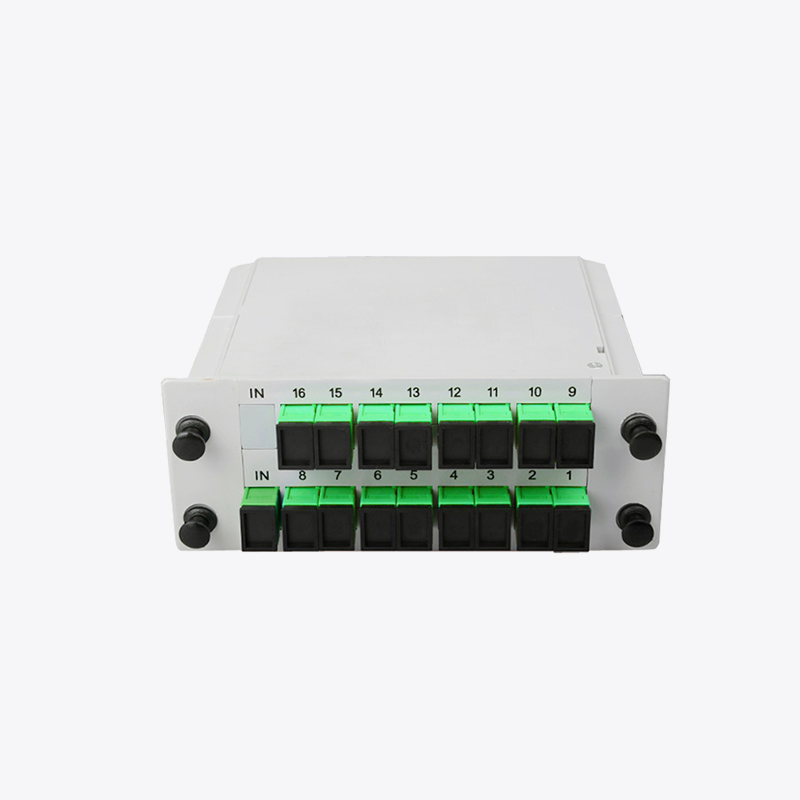

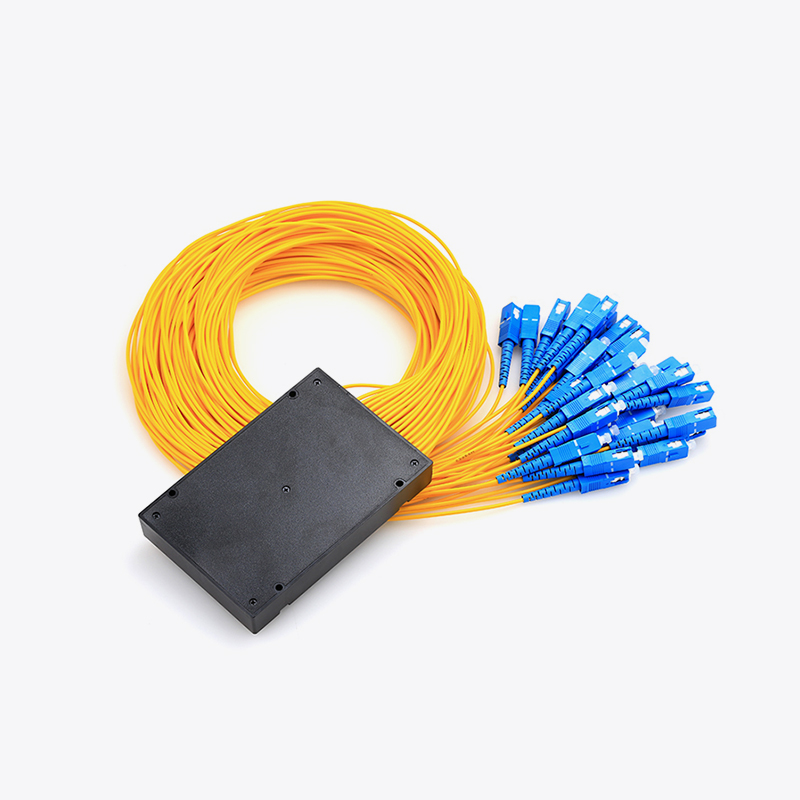

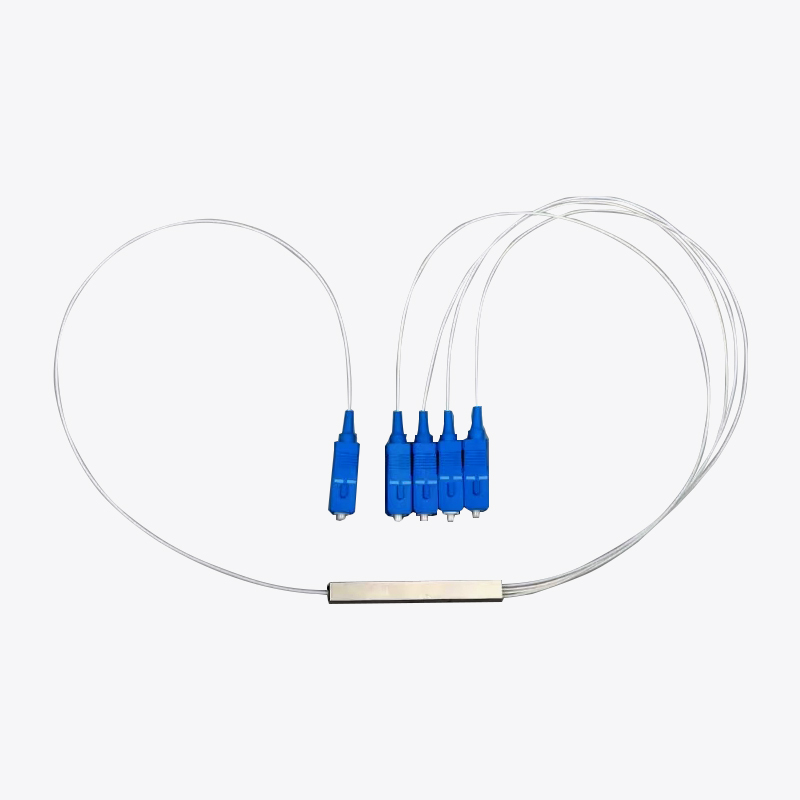

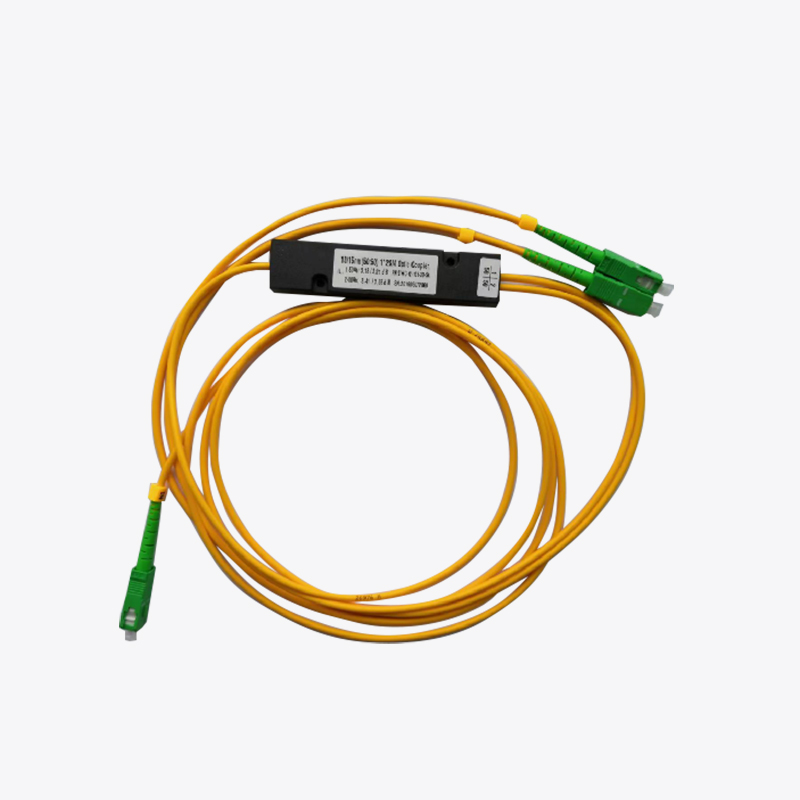

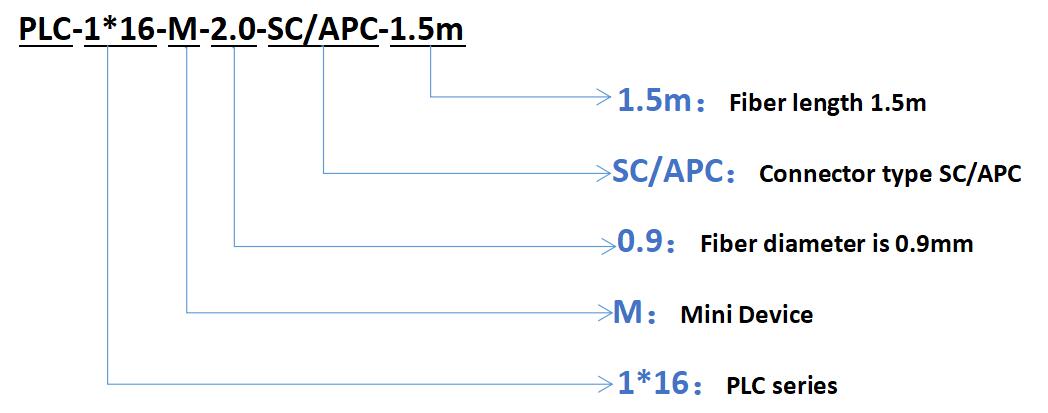

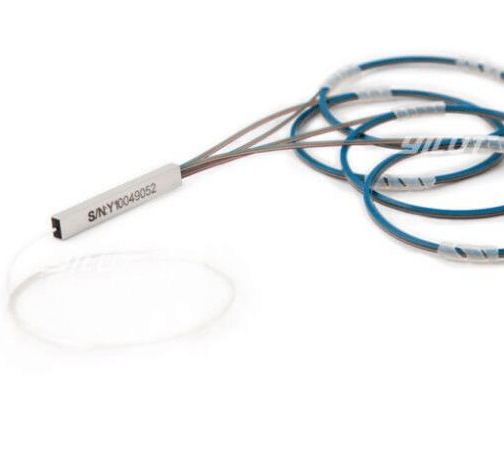

PLC 스플리터

매개 변수

단위

값

제품 유형

1x2

1x4

1x8

1x16

1x32

1x64

1x128

작동 파장

nm

1260 ~ 1650

삽입 손실

타이핑.

DB

3.6

7.0

10.2

13.5

16.6

20.1

24.5

맥스.

DB

4.1

7.5

10.5

13.8

17.1

20.8

25.5

균일 성 (맥스.)

DB

0.5

0.8

0.8

1.4

1.5

2.0

2.6

PDL (Max.)

DB

0.2

0.3

0.3

0.3

0.3

0.5

0.8

반환 손실

DB

≥55 (APC 유형 커넥터) / 50 (UPC 유형 커넥터)

지향성

DB

≥55

운영 및 StoragetemPerature

℃

-40 5 85

매개 변수

단위

값

제품 유형

2x2

2x4

2x8

2x16

2x32

2x64

2x128

작동 파장

nm

1260 ~ 1650

삽입 손실

타이핑.

DB

4.1

7.2

10.5

13.8

17.0

20.5

24.8

Max.

DB

4.5

7.6

11.0

14.8

17.9

21.5

25.8

균일 성 (Max.)

DB

0.8

1.0

1.2

1.5

1.8

2.5

3.0

PDL (Max.)

DB

0.2

0.3

0.3

0.3

0.3

0.5

1.0

반환 손실

DB

≥55 (APC 유형 커넥터) / 50 (UPC 유형 커넥터)

지향성

DB

≥55

운영 및 StoragetemPerature

℃

-40 5 85

프로젝트

명세서

광섬유

G657A1

ф (MM)

0.9/2.0/3.0

광학 케이블

흰색/하이트렐 노란색/PVC/아라미드 섬유

제품 유형

단위

광학 케이블

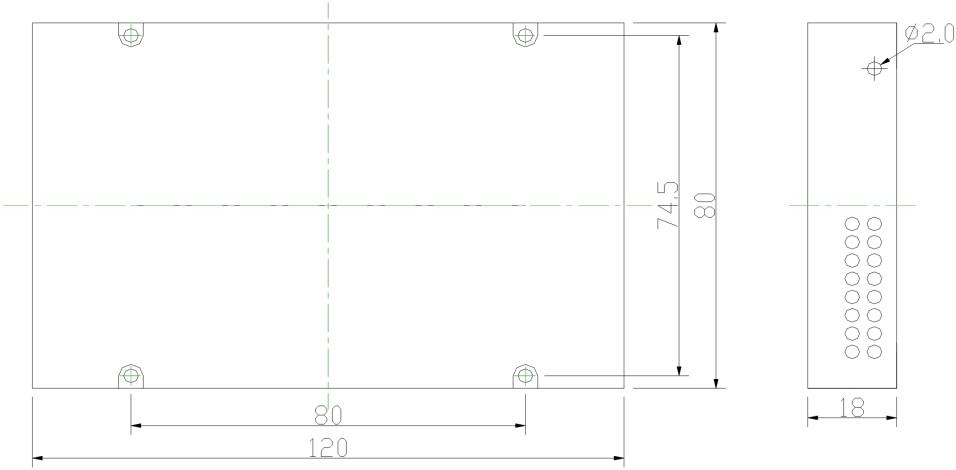

크기 (길이, 너비 및 높이)

1/2x2

mm

2.0/3.0

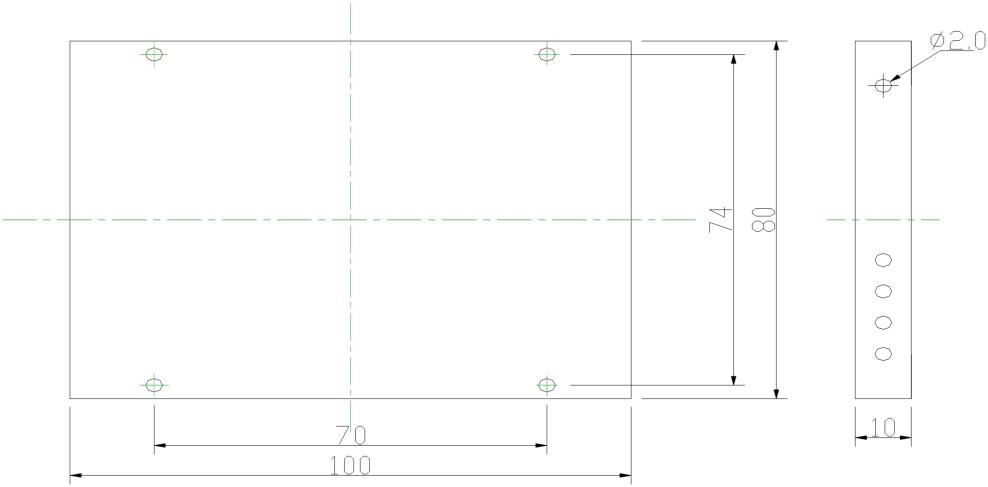

100x80x10

1/2x4

mm

2.0/3.0

100x80x10

1/2x8

mm

2.0/3.0

100x80x10

1/2x16

mm

2.0/3.0

120x80x18

1/2x32

mm

2.0/3.0

120x80x18

1/2x64

mm

2.0/3.0

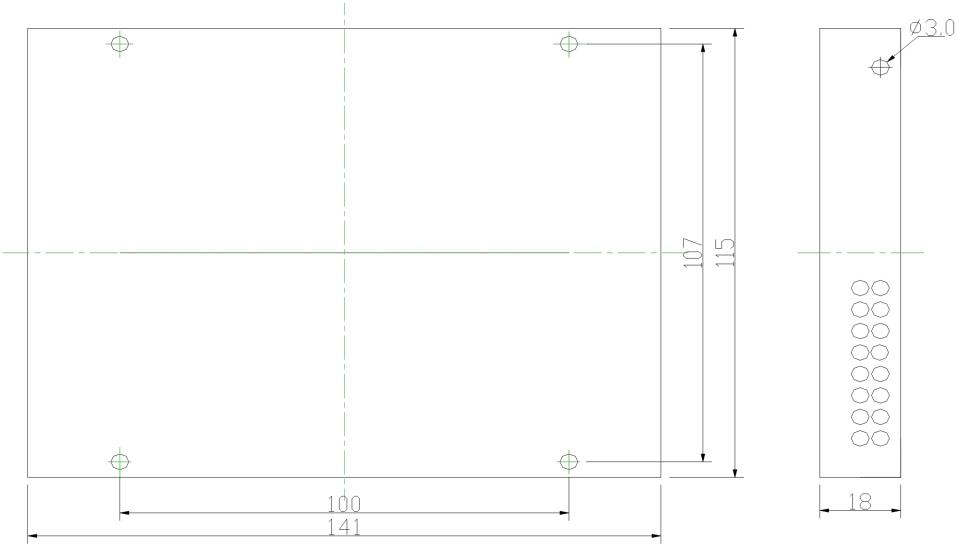

120x80x18 또는 140x114x18

1/2x128

mm

2.0/3.0

140x114x18

100x80x10

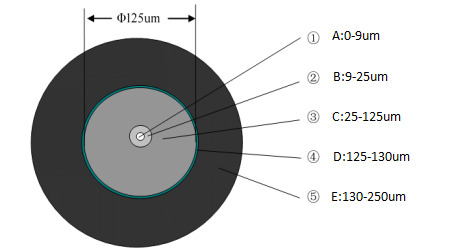

범위

결함 설명

기준

①a :

흠집과 닉

아니요

거품과 반점

아니요

이물질

아니요

②B :

흠집과 닉

아니요

거품과 반점

아니요

이물질

아니요

③C :

흠집과 닉

≤2um 및 ≤1pcs

거품과 반점

≤2um 및 ≤3pcs

이물질

아니요

④D :

흠집과 닉

≤5um 및 ≤1pcs

거품과 반점

≤5um 및 ≤2pcs

이물질

아니요

⑤e :

흠집과 닉

≤5um 및 ≤3pcs

거품과 반점

≤5um 및 ≤3pcs

이물질

약간 이동할 수없는 허용

커넥터 (MM)

ROC (MM)

에이펙스 오프셋 (μm)

섬유 높이 (NM)

APC 앵글

(°)

ф2.5

UPC

10 ～ 25

≤50

-100. 50

——

APC

5 ～ 15

≤50

-100. 50

8 ± 0.5

ф1.25

UPC

7 ～ 25

≤50

-100. 50

——

APC

5 ～ 12

≤50

-100. 100

8 ± 0.5

1. 섬유 높이 컬럼에서, 두드러진을 나타내며, -는 우울증을 나타냅니다.

2. ROC/APEX 오프셋/파이버 높이 UPC 퍼센트 패스 ≥80%. 패스의 APC 퍼센트 ≥70%.
