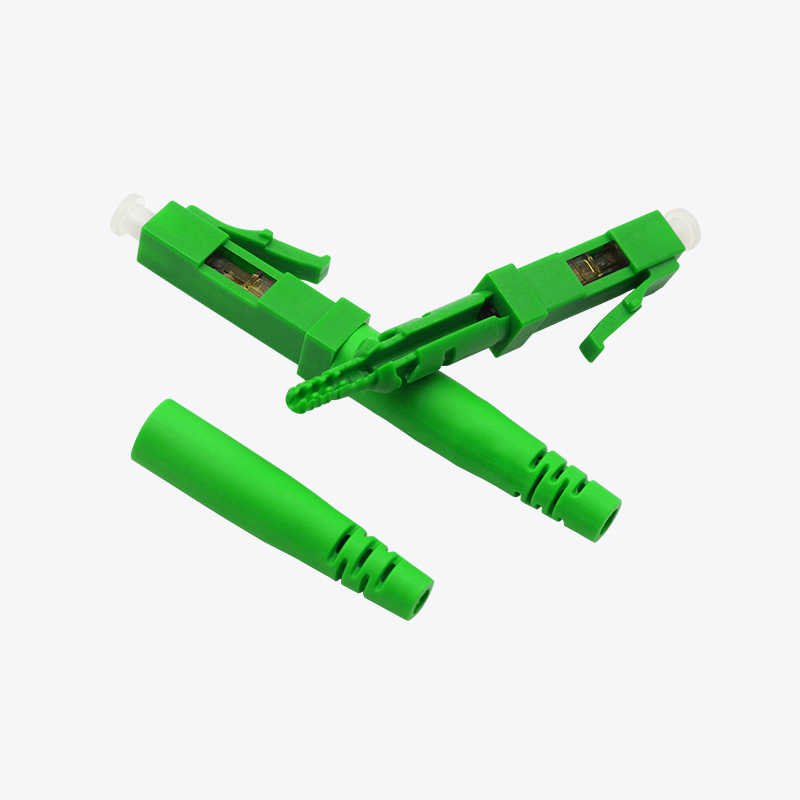

관습 광섬유 고속 커넥터 제조업체

장치 길이

44.3 ± 0.2mm, 내장 된 작은 장치 연결에 적합합니다

작업 파장

SM ： 1310nm/1550nm

적용 가능한 광학 케이블

1.6x2.0mm, 2.0x3.0mm

삽입 손실

단일 헤드 ≤ 0.4db, 더블 헤드 ≤ 0.7dB

반환 손실

≥50dB (UPC) ≥55dB (APC)

얼굴 성능을 끝내십시오

YD T 2341. 1-2011을 준수합니다

기계적 내구성

1000 번

케이블 장력

≥30n

광학 케이블의 비틀림

≥ 15n

성능을 떨어 뜨립니다

비정상적인 성능없이 높이 1.5m 미만의 10 방울을 허용하십시오

일회성 조립 성공률

≥98%

반복 가능한 어셈블리

10 번

장치 작동 온도

-40 80 ~ 80 ℃

뜨겁고 습한 작업 환경

90%상대 습도 미만의 장기 작동, 70 ℃

표준 광섬유 도구 타사 커터를 교체하십시오

커넥터가 물리적이고 영구적으로 도킹되었는지 확인하십시오

광섬유의 낙하 성능

표준 도구

1.5m의 하드 그라운드 드롭의 5 배 후 최종 성능은 남아 있습니다

섬유 필러

특수 광학적 실리콘 그리스 (일반적이고 로스하기 쉬운 기존의 일치 과거)

재료 충전량

0.5x1.5x3mm = 2.25mm³ (이전 세대 제품보다 10000 배의 부피로 채워진 끝면)

300H의 경우 -40 ℃에서 80 ℃에서 휘발 시험

휘발 중량 <5% (시뮬레이션 특성 하의 40 년 서비스 수명)

성형 재료

PEI, PC, PESU

불꽃 지연 등급

UL94 V-0

장치 길이

47mm, 내장 된 작은 장치 연결에 적합한 47mm

작업 파장

SM ： 1310nm/1550nm

적용 가능한 광학 케이블

2.0mm, 3.0mm, 900μm

삽입 손실

단일 헤드 ≤ 0.4db, 더블 헤드 ≤ 0.7dB

반환 손실

≥50dB (UPC) ≥55dB (APC)

얼굴 성능을 끝내십시오

YD T 2341. 1-2011을 준수합니다

기계적 내구성

1000 번

케이블 장력

2.0mm, 3.0mm+30n, 900μm ≥10n

광학 케이블의 비틀림

2.0mm, 3.0mm ≥15n

성능을 떨어 뜨립니다

비정상적인 성능없이 1.5m Hin 8에서 10 방울을 허용

일회성 조립 성공률

≥98%

반복 가능한 어셈블리

10 번

장치 작동 온도

-40 80 ~ 80 ℃

뜨겁고 습한 작업 환경

90% 상대 습도 미만의 장기 작동, 70 ℃

표준 광섬유 도구 타사 커터를 교체하십시오

커넥터가 물리적이고 영구적으로 도킹되었는지 확인하십시오

광섬유의 낙하 성능

표준 도구

1.5m 하드 그라운드의 최종 성능은 5 배 줄어 듭니다

섬유 필러

특수 광학적 실리콘 그리스 (일반적이고 로스하기 쉬운 기존 매칭 페이스트가 아님)

재료 충전량

0.5x1.5x3mm = 2.25mm³ (이전 세대 제품에 비해 10000 회 부피로 채워진 끝면)

300H의 경우 -40 ℃에서 80 ℃에서 휘발 시험

휘발 중량 <5% (시뮬레이션 특성 하의 40 년 서비스 수명)

성형 재료

PEI, PC

불꽃 지연 등급

UL94 V-0

매개 변수

단위

매개 변수

삽입 손실

DB

≤0.20

반환 손실

DB

≥40

인장 강도

n/2 분

50

작동 온도

℃

-40 5 85

반복 조립

횟수

≥10

적용 가능한 광학 케이블

mm

2.0 × 3.0 드롭 케이블

크기

mm

90 × 7.4 × 6
